Испарители Hydrexx

Испарители Hydrexx

Описание испарителей Hydrexx

Испарители Hydrexx незаменимы в технологических линиях, где не возможно использование открытого огня для подогрева сжиженного газа. Вместо этого могут применяться жидкостные теплообменники.

Теплообменник, используемый в испарителях Hydrexx, коррозионно устойчивый, так как вода или пар двигаются по трубам из нержавеющей стали, покрытых алюминиевым кожухом.

Испарители Hydrexx применяются для автономного газоснабжения различных объектов жилищного, социального и административного назначения, а также небольших промышленных предриятий.

Принцип работы испарителей Hydrexx

Сухой насыщенный пар или горячая вода поступает в приемную камеру и проходит через теплообменник, где тепло передается сжиженному углеводородному газу. Пар-конденсат или охлажденная вода выходит из испарителя через выходной патрубок.

Пропан-бутан попадает через входной патрубок в теплообменник и берет тепловую энергию теплоносителя, вызывая кипение сжиженного углеводородного газа. Испарившиеся пары СУГ поднимаются выше уровня жидкого СУГ. Испарившийся пропан-бутан выходит из испарителя через клапан-отсекатель жидкой фазы.

Клапан-отсекатель жидкой фазы специально разработан для того, чтобы жидкость не выходила из испарителя вместе с паровой фазой СУГ. В случае повышения давления выше рабочих параметров (17.58 кг/см2) избыточное давление сбрасывается в атмосферу через предохранительный клапан.

Процесс испарения начинается с момента поступления жидкости в испаритель из емкости. Тепло, которое образовалось в теплообменнике при нагревании воды или пара, проходит через сжиженный углеводородный газ, от чего происходит испарение. Пары сжиженного газа проходят через штуцер в клапан-отсекатель. Если тепла недостаточно для испарения, уровень жидкости будет подниматься, не успевая испаряться, заставляя всплывать шар из нержавеющей стали. По мере всплытия шар перекрывают затвор клапана-отсекателя, и пружина закрывает клапан. За счет этого предотвращается попадание жидкой фазы газа к потребителю. Остаточная жидкость возвращается обратно в емкость. Операция может быть начата снова, когда клапан приведен в исходное положение.

Конструкция испарителей Hydrexx

Основными конструктивными элементами испарительных установок являются:

  • испаритель Hydrexx
  • теплообменник
  • клапан-отсекатель
  • сбросной клапан

Схема жидкостного испарителя Hydrexx

(примечание: габаритные размеры зависят от мощности испарителя)

Стандартная схема установки испарителей Hydrexx без насоса

Схема размещения испарителя Hydrexx без насоса

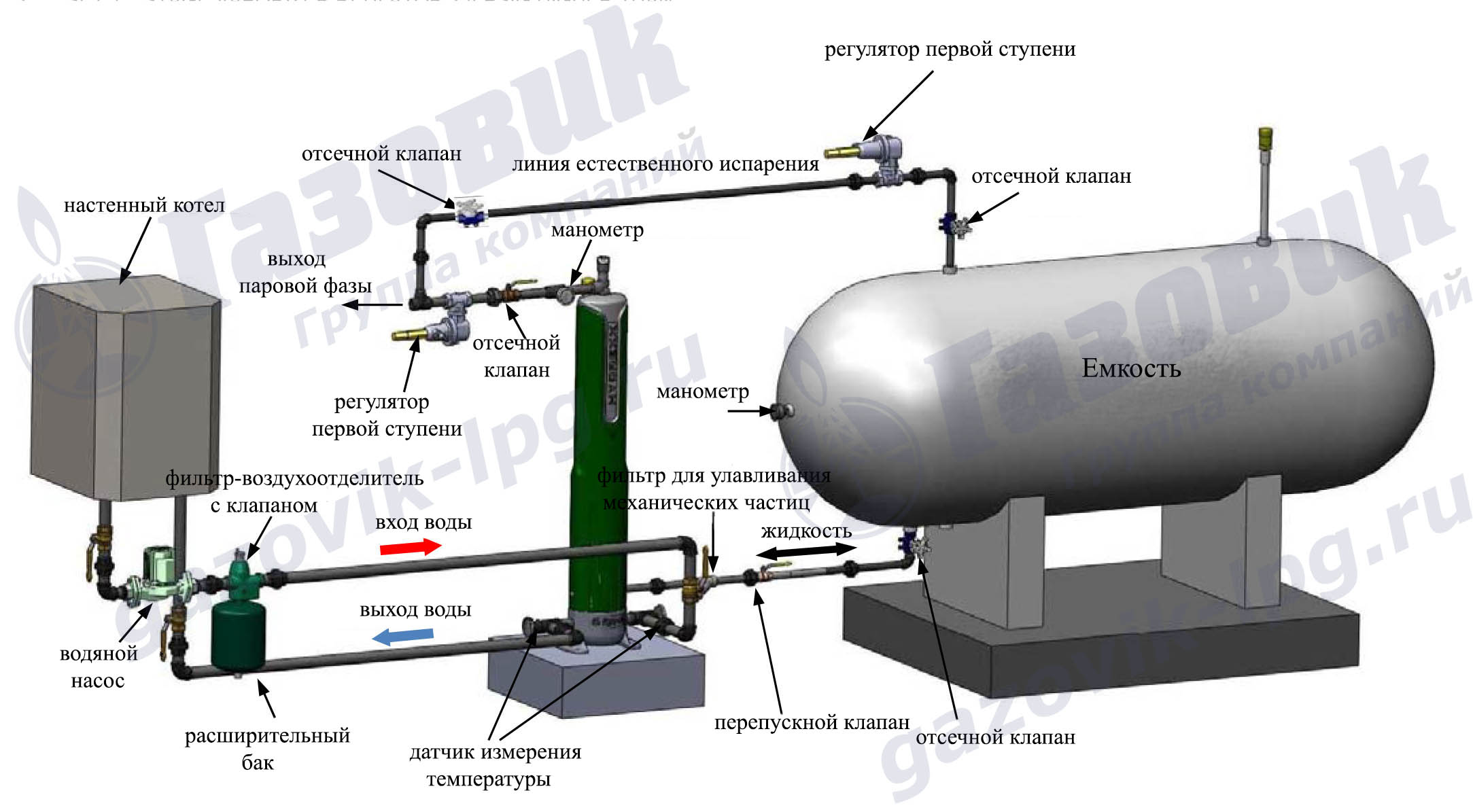

Стандартная схема установки испарителей Hydrexx с насосом

Схема установки испарителя Hydrexx с насосом

Преимущества испарителей Hydrexx

  • жидкостные испарители Hydrexx коррозионноустойчивые
  • испарители просты и безопасны в эксплуатации
  • Hydrexx не имеют электрического управления, поэтому могут использоваться во взрывопожароопасных зонах
  • большой диапазон производственной мощности испарителей Hydrexx: от 160 кг/ч до 1000 кг/ч
  • низкая потребляемая мощность



Информация для Заказчиков

Вы можете узнать подробнее об оборудовании, заказать и купить Жидкостные испарители Hydrexx. Для этого Вам нужно связаться с нашим менеджером, позвонив по телефону 8-800-200-0358 или нажав клавишу "запрос цены".

Мы осуществляем доставку во все города России (в том числе в Москву, Якутск, Иркутск, Новосибирск, Владивосток) и страны СНГ.

Информация о доставке испарителей и испарительных установок

Информация о гарантии на испарители и испарительные установки

Модельный ряд испарителей Hydrexx
